ESP32 - Cam (con telecamera)
ESP32
CYD
con display integrato
 Visione frontale |
 Visione posteriore |
| ESP32
CYD (Cheap Yellow Display) integra un display LVGL touch da
2,8" con un ESP32, oltre uno slot per MicroSD, per cui è
molto interessante. Anche il costo è molto interessante: ESP32 CYD si trova sui negozi in rete a meno di 13 euro. Per contro, lascia poche porte a disposizione dell'utente: GPIO21, GPIO22, GPIO26, GPIO27, GPIO35. Tuttavia, con un uso attento delle risorse è possibile effettuare progetti anche complessi. Infatti, l'uso del protocollo I2C permette di collegare in serie anche decine di periferiche, purché abbiano indirizzi interni diversi e si disponga di una fonte di alimentazione adeguata, infatti ESP32 CYD può erogare correnti di pochi mA. |
 |
| Alcuni problemi di
configurazione -
Istruzioni IMPORTANTI |
| ESP32
con il display integrato è piacevolissimo da usare, ma
all'inizio può essere molto frustrante, se non si hanno le
informazioni giuste: perché lo schermo resta
ostinatamente buio, oppure i colori sono invertiti? Come
mail la funzione touch non funziona? Consiglio caldamente di leggere e seguire scrupolosamente le note di configurazione offerte generosamente sul sito di "randomnerdstutorial": https://randomnerdtutorials.com/lvgl-cheap-yellow-display-esp32-2432s028r/ Inoltre, a complicare tutto, c'è il fatto che non tutti gli apparecchi sono uguali: alcuni hanno un microcontroller ESP32; altri un ESP32-S3; anche i controller grafici possono essere diversi: il mio per esempio, monta un ST7789; altri ST7796, ILI9341, ecc. Perciò può darsi che dovremo mettere mano alla configurazione delle librerie TFT_eSPI e LVGL. Nel caso si siano seguite scrupolosamente le istruzioni indicate precedentemente e nonostante ciò il video non funzioni come ci si aspetterebbe, di consultare anche questo video (ed eventualmente tutti quelli della stessa serie, molto istruttiva): https://www.youtube.com/watch?v=agfuTNZGGl4 di ResinChem Teach Eventualmente si possono trovare altri video sulla configurazione specifica in Internet. |
| Lista
delle porte disponibili e delle funzioni integrate: |
Come
di vede dalla foto posta all'inizio di questa pagina, ESP32
CYD fornisce un certo numero diconnettori, con standard JST
con passo di 1,25 mm. Essi sono:
* Sul mio ESP32 CYD il sensore di luminosità sembrava non funzionare. Poi cercando alcune informazioni su Internet, ho scoperto che è un problema comune e banale: la luminosità del display influisce sul sensore, perchè essi sono molto vicini e il display non è opportunamente schermato. Quindi è semplicemente necessario schermare il sensore, per esempio usando uno spezzone di tubetto termoretraibile lungo 1- 2 cm. da porre su di esso. Finalmente comincerà a leggere la luminosità ambientale. Probabilmente l'ingegnerizzazione del modello che ho acquistato non era proprio perfetta... |
Sul
sito di "Randomnerdtutorials" ( in inglese) potrai trovare
informazioni esaustive su:
Poiché
queste pagine sono curatissime e fatte veramente bene, mi
sembra inutile riscriverle nuovamente da capo,
probabilmente con una qualità inferiore. |
| L'uso
di ESP32 CYD |
| Sulla
basetta didattica e sperimentale (BDS) per ESP32, è presente
uno zoccolo su cui collegare un ESP32 CYD. Il sistema usato è un pò particolare, infatti a differenza di ESP32 a 30 o 38 pin, esso non dispone di una serie orinata di pin maschi da inserire direttamente su di un connettore. Ho pensato quindi a un'altra soluzione: usare dei connettori maschi standard JST da 2, 4 o 5 pin e connetterli a Speak, P5, USB1, CN1 e P3. Evitando i doppioni: infatti utilizzerò solo un connettore per GND, ecc. I vari cavi confluiranno poi nella corretta sequenza in un singolo connettore maschio di passo 2,54 mm che verrà inserito sullo zoccolo della scheda denominato "LVGL_ESP32. Sulla scheda sono stati effettuati dei fori a distanza opportuna, su cui si potranno inserire degli appositi supporti su cui a sua volta sarà posizionato ESP32 CYD in modo stabile. Spero che questa soluzione appaia funzionale. |

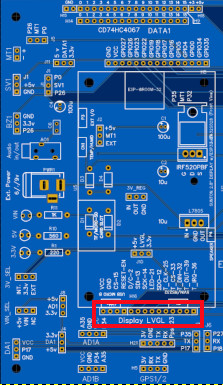

 La
posizione per ESP32 CYD
|
|
|
