Raspberry
PI 3/4/5:
la basetta sperimentale (BDS)
istruzioni di montaggio
| |
 Pagina in costruzione |
| La
basetta "nuda"... |
 Rendering
2d
e
reale, ancora da assemblare, con i suoi componenti pronti!
|
...
e con l'inserimento dei primi componenti
|

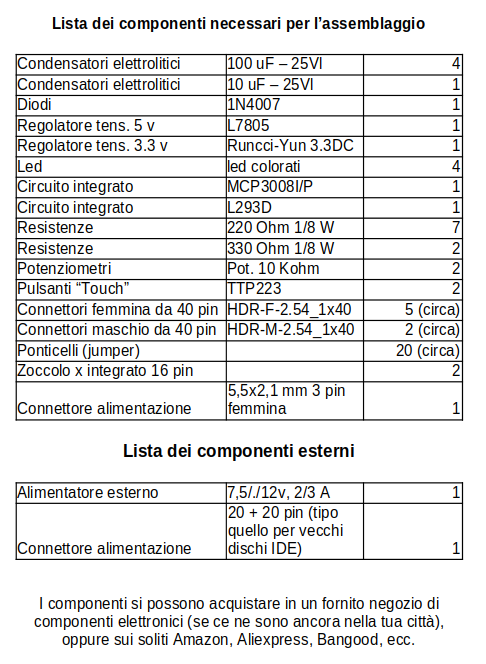

| I
componenti necessari per assemblare la BDS |

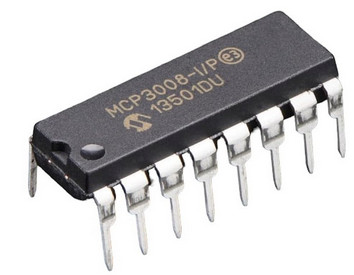

Uno dei circuiti integrati necessari: L293D per pilotare i motori elettrici  Il secondo circuito integrato: MPC3008, per gestire 8 porte analogiche
|
 I connettori da 40 pin (maschi o femmina) possono essere tagliati della giusta misura con un piccolo tronchese. Nella lista dei componenti, ho inserito il numero approssimativo di connettori da 40 pin necessari. I connettori possono essere di colore standard (nero), oppure colorati per dare immediatamente l'indicazione visiva del loro utilizzo: neri per la massa, rossi per l'alimentazione, colorati per i connettori di segnale, ecc. Se si usano dei sensori/attuatori che assorbono molta corrente (sensori di gas, motori elettrici, relè, ecc.) è neceassario usare un alimentatore esterno, in grado di fornire una tensione compresa tra 7,5 e 12 v e di erogare una corrente di 2/3 Ampere. Inoltre per collegare il Raspberry PI alla BDS è necessario un cavo multiplo da 20 + 20 pin femmina. Personalmente ho usato con successo un vecchio connettore per dischi IDE, che forse avbbiamo tra le vecchie cose o possiamo procurarci facilmente a un prezzo irrisorio. |
| Gli
strumenti necessari (e quelli utili) |
| Gli
strumenti veramente indispensabili per il montaggio della
BDS sono veramente pochi: un buon saldatore, dello stagno
adatto per circuiti stampati, un piccolo tronchese,
sia per tagliare i reofori dei componenti elettronici, cia
per tagliare i connettori femmina alle dimensioni necessarie
per inserirli sulla vasetta. |
| Gli
strumenti utili possono essere la terza mano per tenere in
posizione la basetta o i componenti, un tester per testare
le tensioni, una piccola pinza. |
